產品簡介

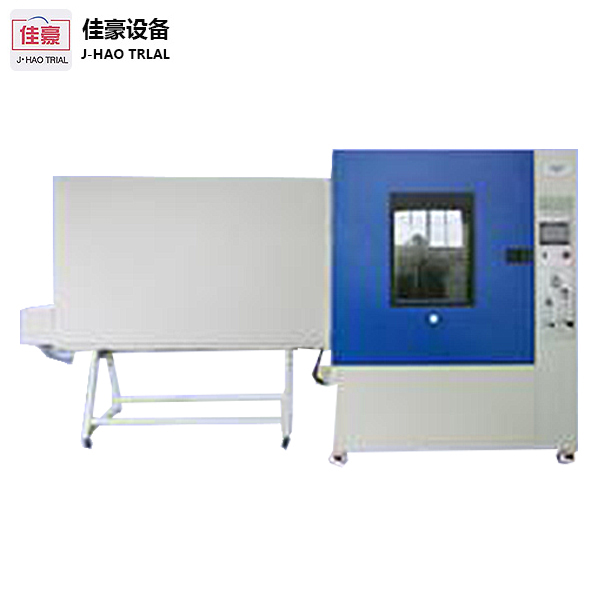

IPX69K強噴水試驗箱適用于進行產品的IPX5、IPX6、IPX6K、IPX9防水等級測試。整體式綜合箱式結構,無需操作人員手持噴槍進行試驗,固定好樣品即可開始測試,采用原裝意大利進口水泵,耐高溫高壓。
適用領域
戶外燈具、家用電器、汽車配件及其他電子電工產品。
執行標準
符合 IEC60529:1989 +A1:1999 +A2:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP 代碼)》 及 GB7000.1《燈具 部分:一般要求與試驗》9.2.6、9.2.7 條款及圖 9.5 要求。ISO20653:2006-08-15—道路車輛 防護等級(IP代碼)-電氣設備對外來物、水和接觸的防護標準中,圖8、圖9以及表7中防水等級IPX9K的要求。
設備參數
IPX69K強噴水試驗箱適用于進行產品的IPX5、IPX6、IPX6K、IPX9防水等級測試。整體式綜合箱式結構,無需操作人員手持噴槍進行試驗,固定好樣品即可開始測試,采用原裝意大利進口水泵,耐高溫高壓。
適用領域
戶外燈具、家用電器、汽車配件及其他電子電工產品。
執行標準
符合 IEC60529:1989 +A1:1999 +A2:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP 代碼)》 及 GB7000.1《燈具 部分:一般要求與試驗》9.2.6、9.2.7 條款及圖 9.5 要求。ISO20653:2006-08-15—道路車輛 防護等級(IP代碼)-電氣設備對外來物、水和接觸的防護標準中,圖8、圖9以及表7中防水等級IPX9K的要求。
設備參數
設備外尺寸 | 約長4060*進深1220*高1820mm(含導水管長2700mm) |
內箱尺寸 | 約長1000*進深1000*高1000mm |
儲水箱容積 | 約95L,長700×寬300×高450mm |
IPX9樣品轉臺尺寸 | 直徑400mm |
IPX5、6K噴水孔徑 | 直徑6.3mm |
IPX6噴水孔徑 | 直徑12.5mm |
噴孔數量 | 4個 |
噴孔角度 | 0°、30°、60°、90°(垂直方向) |
噴嘴距離 | 100-200mm(可手動調整) |
轉臺升降方式 | 手動調整 |
功能參數
IPX5噴水流量 | 12.5±0.625(L/min) |
IPX6噴水流量 | 100±5(L/min) |
IPX6K噴水流量 | 75L±0.375(L/min) |
IPX9K噴水流量 | 14~16L/min |
技術參數
IPX9K噴水溫度 | 80℃±5℃ |
IPX9K噴水壓力 | 8000~10000 Kpa |
轉臺承重 | 50kg |
轉臺轉動速度 | 1~10 r/min (可調) |
流量控制方式 | 按標準設定 (流量傳感器) |
IPX56K噴水距離 | 2.7米 (噴嘴離轉臺中心的距離) |
噴槍固定方法 | 機械固定 (可手動調節噴槍角度) |
轉臺承重 | 50KG |
轉臺升降范圍 | 400-700mm(手動調節) |
供水方式 | 循環供水 |
試驗時間 | 0-9999S(可設定) |
電氣參數
控制系統 | (觸控式)7寸觸摸屏+PLC |
設備電源 | 380V |
試驗樣品電源 | 220V |
設備功率 | 15.0KW |
安全保護功能 | 漏電保護、缺水保護、短路保護 |
產品特性
1、適用于進行產品的IPX5、IPX6、IPX6K、IPX9防水等級測試。
2、整體式綜合箱式結構,無需操作人員手持噴槍進行試驗,固定好樣品即可開始測試。
3、外殼由國產鋼板加工而成,表面噴涂烤漆,美觀耐用。
4、內箱、轉臺采用SUS304#不銹鋼板加工制造,確保長時間不生銹。
5、步進電機驅動,速度及角度可在觸控屏上設定,在標準范圍內無級可調;正反向轉動(適合帶樣品通電測試,防止繞線)、可調節升降。
6、自帶水箱,循環用水;儲水箱內裝有液位傳感器,自動控制進水,并有低水位報警檢測保護系統、水溫過熱過載保護系統。
7、透明觀察窗(鋼化玻璃材質),內箱安裝有LED照明燈,方便觀察內部測試情況。
8、噴水流量、壓力以及溫度均可在觸控屏上設定。
9、56K噴嘴:依照IEC60529之規格承制。
10、內箱右側垂直90°內均布4個扇形噴嘴,嚴格依據標準設計制造:
11、噴水流量、壓力以及溫度均可在觸控屏上設定。
12、轉臺驅動:使用國產步進電機,速度及角度可在觸控屏上設定(可調),在標準范圍內可調。
13、采用原裝意大利進口水泵,耐高溫高壓;岳信定制壓力流量傳感器,流量壓力可單獨計量。
14、測試時間可在觸控屏上設定,設定范圍為:0-999min(可調)。
15、力值傳感器核心部件采用德國進口高精度傳感器。
16、設備噴嘴為標準岳信定制噴嘴,可全尺寸計量;噴嘴支架岳信定制,噴嘴離樣品距離調節。
